混凝土搅拌楼系统结构介绍：

  1、集料提升机需要有防止倒挂的机制，出口应有可更换的耐磨衬里。

  2、振动筛入口处设有旁路装置：

  （1）振动筛(旁路周围的空间)；

  （2）振动筛大，便于更换筛。对于安装高度高、设备大的设备，还需要配备更换筛网的电动起重装置。

  （3）振动器外置且易于维护。

  3、热料仓：

  （1）热料仓的隔室数应为≥5；

  （2）为节约能源和保温，外保温层厚度为≥100 mm.

  （3）物料水平应由连续料位装置检测，控制室可同步动态显示。

  （4）配备温度传感器和遥控器。

  （5）每个仓库应配备修理门、集合取样口和溢流装置。

  （6）热料仓卸料门应采用偏心抗干扰的形式设计。

  4、称重系统：

  （1）称重传感器需要采用知名品牌。称重桶与热筒仓和搅拌罐之间的高温密封材料易于拆卸和更换结构。

  （2）具有飞行物料的自动补偿功能（跌落）。

  （3）沥青计量具有二次计量功能（更多的变频调速更好）;沥青计量桶具有加热和保温功能;具有双重保护功能，防止沥青过多溢出;将沥青喷入混合器中。

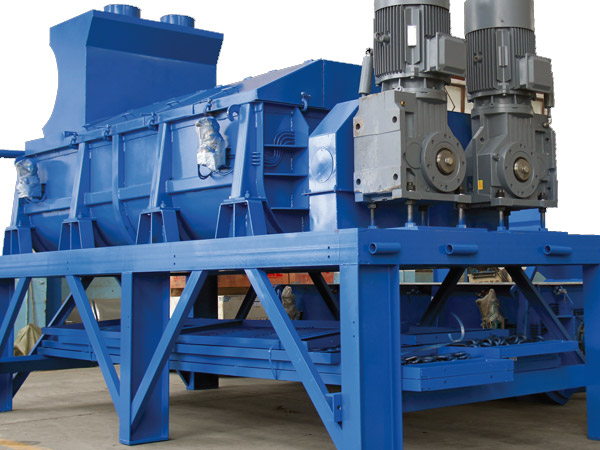

  5、搅拌器：

  （1）搅拌器下方有缓冲桶，以防泄漏物溅到自卸车驾驶室。

  （2）搅拌器和过渡缓冲罐应加热和绝缘（使用导热油）。

  （3）搅拌机上部预留冷热再生料接口、SMA辅料人工送料接口、改性沥青加纤接口，目的是将来设备升级，而不需对设备进行改造，为用户节省资金和开支。

  （4）传动部分的润滑方式为电动或手动集中润滑。

  （5）出料口下部采用远红外测温仪监测，控制室和干燥罐的出料温度可进行比较控制。

  （6）衬里和叶片的寿命超过100000批。

  （7）观察检修门上设有控制开关。

  6、气路系统：

  （1）在系统中设置压力保护元件，控制系统在压力不符合报警要求时显示和控制，而各种阀门和执行元件不能起到保证设备正常运行的作用。

  （2）该系统装有大修排气阀，以确保寿命。

  （3）选择知名品牌气动元件和空气压缩机（螺杆压缩机的稳定压力）。

  （4）应配备防尘空气压缩机室、储罐和压缩空气干燥机。本机的目的是延长空气压缩机的使用寿命，保持恒定的压力和气体体积，从压缩空气中除去水分，增加气缸和电磁阀的使用寿命。

  （5）应在钢瓶和门外面安装安全网，以确保人身安全。

  7、搅拌厂房应配备超细骨料、废料和溢流储放装置，其中一仓用于超细骨料，另一仓用于溢流热料，每个仓有一控制卸料门，超细粒料和溢流物料集中排放。
