混凝土输送泵底盘结构特点

发布日期:2019-06-10 作者: 点击:


  混凝土输送泵的底盘结构主要由旋转底座和支撑腿组成。旋转底座主要用作联轴器下机架,承受上臂的工作重量和振动。支撑腿的功能是确保混凝土泵车在工作期间的安全。性和稳定。由于混凝土泵车不像起重机那样安装配重,所以当泵车的水平延伸大时,产生大的倾覆力矩。这些倾覆力矩主要通过腿的反作用力来平衡,因此,要求腿应具有足够的结构尺寸和足够的支撑区域。同时,底座和腿具有足够的强度和抗疲劳性。


  根据支腿伸出支撑方式,底盘结构可分为前后摆动支腿、前后伸缩支腿、前后摆动支腿四种。


  对于前后摆动腿形式的基础结构,腿的开口是通过围绕旋转底座的铰链点摆动来完成的。工作稳定性好,结构简单,但泵车两侧有足够的空间。操作现场受到一定的限制。由于车辆尺寸的限制和车辆工作的稳定性,大多数国内外的混凝土泵制造商都使用这种结构。

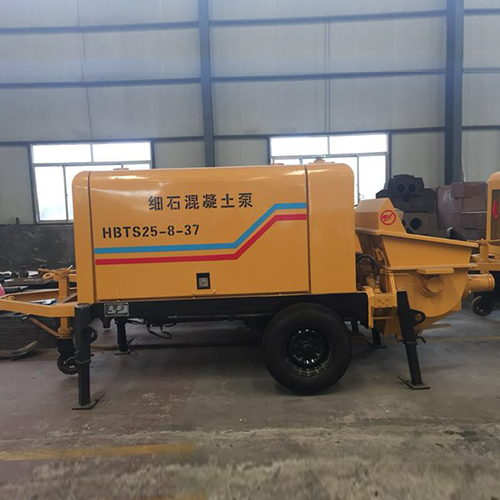

混凝土输送泵


  前后伸缩腿也称为XH型腿,这意味着腿在旋转底座的盒形框架中水平延伸和缩回。泵左侧和右侧的支腿可以是X形和交叉折叠的。由于泵车宽度的影响,腿的结构尺寸和延伸长度受到很大限制。摆动底座的箱体框架的制造精度较高,整个底盘结构的重量较重。它还需要使用内置油缸,难以拆卸和维修。因此,37米以上的系列产品很少。它仅在大多数制造商的泵车开发的早期阶段使用,但由于其更灵活的工作空间,制造商仍然使用这种结构。


  前伸缩、后摆腿结构的特点是旋转底座的前端与伸缩腿连接,后部与摆腿连接。由于这种底架结构结合了前两种结构的优点,具有重量轻、施工场地窄等优点,被越来越多的厂家采用。
